Допуски и точность в металлообработке: что означают 0,01 мм и Ra 0,8

Точность определяет, будет ли деталь работать в узле, выдержит ли нагрузку и сколько прослужит.

В ТЗ часто встречаются значения ±0,01 мм и Ra 0,8. Ниже — что это значит и когда такие требования оправданы.

Что такое допуски

Допуск — допустимое отклонение размера от значения в чертеже.

Пример:

• 20 мм ±0,01 мм
• → минимум: 19,99 мм
• → максимум: 20,01 мм

Выход за границы — брак.

Зачем нужны допуски

Абсолютной точности не бывает. На результат влияют:

• износ инструмента
• температура
• вибрации
• свойства материала

Допуск задаёт диапазон, в котором деталь остаётся рабочей.

Что значит точность 0,01 мм

0,01 мм (10 микрон) — высокая точность.

Для ориентира:

• человеческий волос — 0,05–0,1 мм
• 0,01 мм в 5–10 раз меньше.

Такая точность нужна, если:

• есть посадки (валы, втулки)
• есть движение в узле
• важна герметичность
• высокая нагрузка

Когда высокая точность не нужна

Ошибка — ставить минимальные допуски «на всякий случай».

Последствия:

• рост цены
• увеличение сроков
• усложнение производства

Где можно упростить:

• декоративные элементы
• простые крепления
• конструкции без точных сопряжений

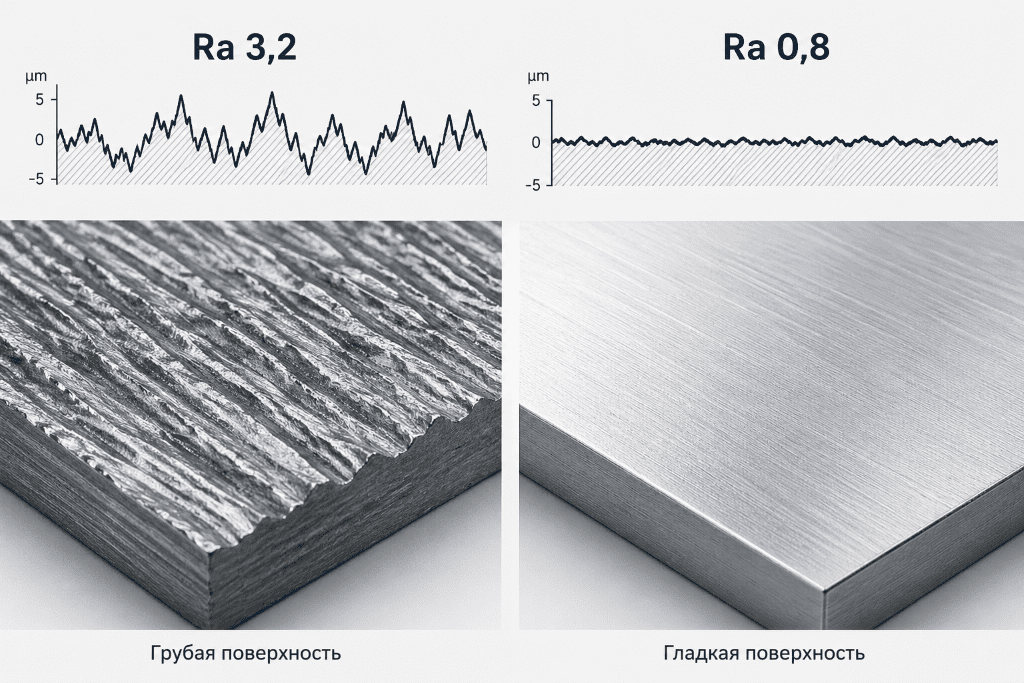

Что такое шероховатость (Ra)

Ra — средняя высота неровностей поверхности.

Пример:
Ra 0,8 = 0,8 микрометра

Меньше значение → поверхность:

• ровнее
• гладче
• стабильнее в работе

Как шероховатость связана с обработкой

Разные технологии дают разный результат:

• токарная — базовая шероховатость
• фрезерная — выше точность
• шлифовка — высокая гладкость
• полировка — минимальная шероховатость

Ra 0,8 и ниже почти всегда требует шлифования.

Когда шероховатость критична

Трение
Грубая поверхность ускоряет износ.

Герметичность
Неровности пропускают жидкость и газ.

Сцепление
Иногда нужна шероховатость — под сварку или склейку.

Частые ошибки

Слишком жёсткие допуски
Без задачи → рост цены и сроков.

Нет допусков
Исполнитель выбирает сам → риск брака.

Избыточно низкий Ra
Например, 0,4 без необходимости → лишние операции.

Несогласованность
Требования есть, технология не определена → ошибки в производстве.

Как задать требования в ТЗ

• задавайте допуски только для критичных размеров
• указывайте Ra там, где он влияет на работу
• учитывайте функцию детали
• согласовывайте сложные требования с производством

Вывод

Допуски и шероховатость управляют качеством детали.

Слишком жёсткие требования — переплата.
Отсутствие требований — риск брака.

Рабочий подход: задавать параметры под задачу детали, а не «с запасом».
