Почему производство не может открыть ваш DXF-файл

Файл может нормально открываться в CAD-программе, но не подходить для производства. Чаще всего проблема связана не с самим форматом DXF, а с ошибками при экспорте или подготовке чертежа.

Из-за таких ошибок производство тратит время на доработку файла или полностью перестраивает геометрию вручную.

DXF поддерживает разные версии

DXF — универсальный формат, но разные CAD-системы сохраняют его по-разному.

Например:

• AutoCAD;
• SolidWorks;
• Компас-3D;
• Fusion 360.

Некоторые версии DXF плохо читаются старым CAM-оборудованием. В результате файл открывается с ошибками или не загружается совсем.

Поэтому перед отправкой лучше уточнить, какие версии поддерживает производство.

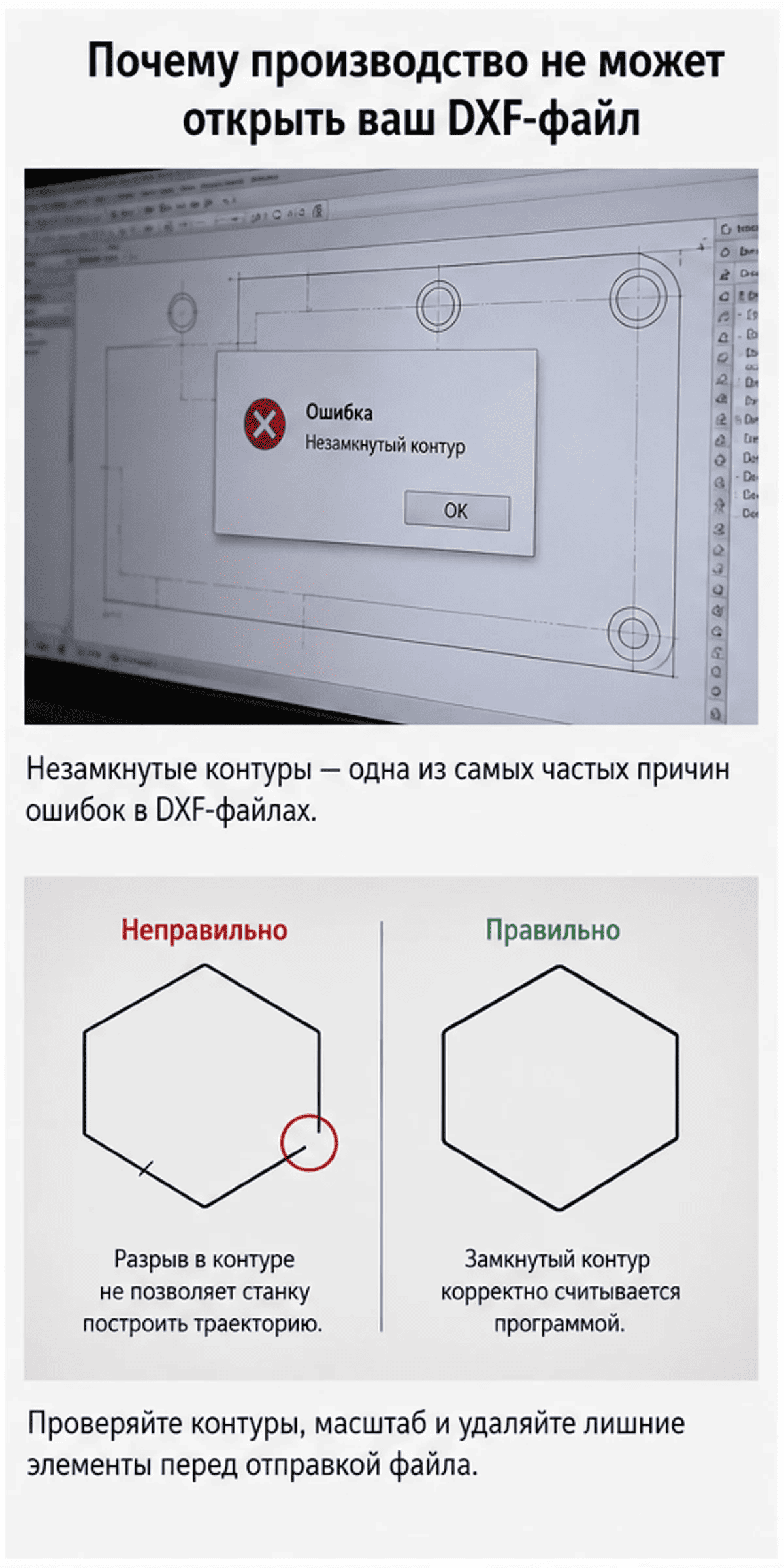

Незамкнутые контуры мешают обработке

Это одна из самых частых проблем.

Станок должен понимать, где начинается и заканчивается контур. Если между линиями есть даже минимальный разрыв, программа не сможет построить траекторию инструмента.

Ошибки обычно появляются:

• после конвертации файла;
• при ручном редактировании;
• после импорта из другой программы.

Иногда визуально контур выглядит замкнутым, но содержит микроразрыв.

Даже маленький разрыв контура может остановить обработку детали.

Лишние элементы создают ошибки

В DXF часто остаются:

• размеры;
• текст;
• скрытые линии;
• дубли контуров;
• служебные слои.

Для конструктора это нормально. Для производства — лишняя информация, которая мешает построению траектории.

Из-за дублей станок может пройти один участок несколько раз. Это приводит к браку детали или увеличению времени обработки.

Для сложных деталей лучше отправлять STEP-модель

DXF подходит для плоских контуров. Но если деталь содержит:

• сложную геометрию;
• 3D-поверхности;
• карманы;
• фаски;
• объемные элементы,
• лучше отправлять STEP-файл.

3D-модель помогает технологу быстрее проверить геометрию и снижает риск ошибок при построении программы.

Как подготовить DXF для производства

Перед отправкой проверьте:

• масштаб файла;
• замкнутость контуров;
• отсутствие дублей;
• правильные размеры;
• удалены ли служебные слои.

Также важно указать:

• материал;
• толщину заготовки;
• требуемую точность;
• количество деталей.

Шпаргалка

• DXF может открываться, но содержать ошибки.
• Незамкнутые контуры мешают обработке.
• Лишние слои и размеры лучше удалить.
• Для сложных деталей подойдет STEP-модель.
• Перед отправкой проверьте масштаб и геометрию файла.
